PIC講習（C言語）/PICのピン配置

概要

今回は、PICのピン配置を見ていきます。

重要語

ポート

PICの端子をいくつかまとめた言い方

必要語

今回の必要語はありません。

ピン配置

今回使用するPIC16F1827には、18本のピンがあります。そして、このピンにはそれぞれ役割が定まっています。
まず、PICのピンを図のように3つに分けてみます。中央部は電源で、VDDを電源の+側、VSSを電源の-側に接続します。 そして、残りの上側をポートA、下側をポートBと呼びます。
ポートAにはRA0からRA7までのピンが、ポートBにはRB0からRB7までのピンがあります。ポートAの並びが特殊なので注意してください。

その他の機能

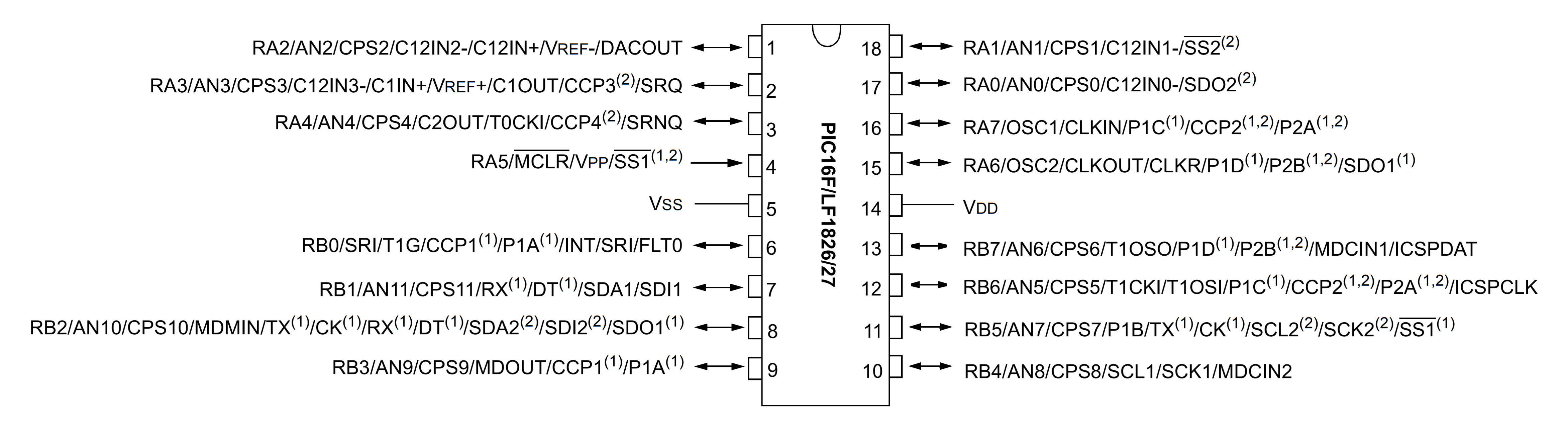

実はPICには、RA0やRB3といったデジタル入出力だけでなく、その他の用途としても使うことができます。 図は、PIC16F1827のデータシートの図です。
